Systém detekce dronů

Položka

Parametry

Podjednotka zařízení pro detekci a rušení

1.1 Frekvenční rozsah přijímače detekce: 10MHz6GHz

1.2 Šířka pásma v reálném čase-: 480 MHz

1.3 Čtyři interferenční pásma

1.3.1 900-930 MHz (průmyslový dron) 20W

1.3.2 1559-1610MHz (rušení GPS) 10W

1.3.3 2400-2485 MHz 25W

1.3.4 5725-5850MHz 50W

1.4 Vzdálenost detekce a rušení

1.4.1 Detekční vzdálenost: 3-5 km (městské prostředí); 6-12 km (předměstské, zejména otevřené prostředí)

1.4.2 Vzdálenost rušení: 1-1,5 km (100 metrů na výšku);

1.5 Přesnost detekce: 9,3 stupně (údaje z testovací zprávy)

1.6 Anténa

1.6.1 Frekvenční rozsah: 380MHz-6GHz

1.6.2 Horizontální detekční úhel: 0 stupňů – 360 stupňů

1.6.3 Vertikální detekční úhel: -30 stupňů – plus 90 stupňů

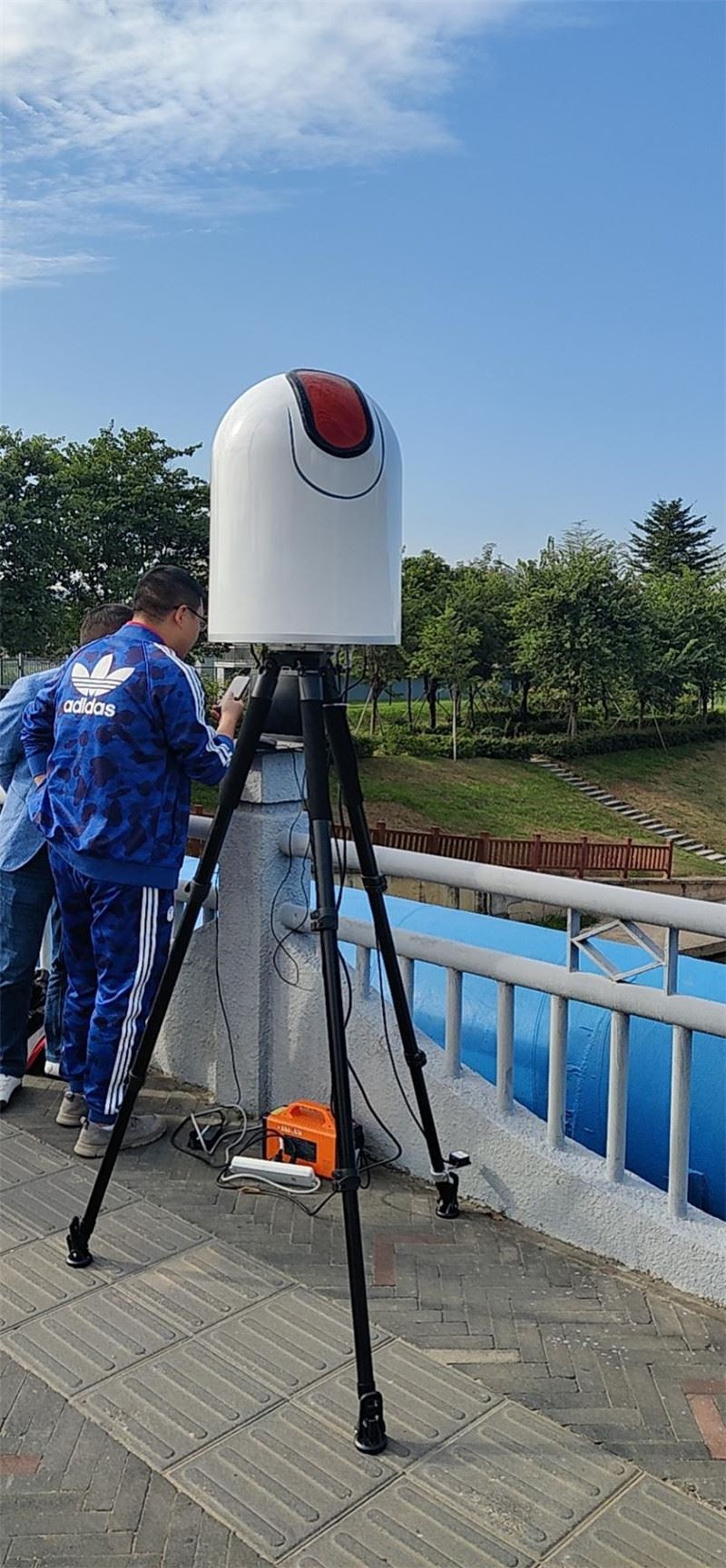

1.7 Celý stroj (zařízení je integrované detekční a protiopatření)

1.7.1 Maximální spotřeba energie: 300W

1.7.2 Pracovní teplota: -20 stupňů plus 60 stupňů

1.7.3 Skladovací teplota: -40 stupňů plus 70 stupňů

1.7.4 Hmotnost: 12,25 kg

1.7.5 Velikost: průměr 400mmvýška 555mm

Anténní držák

2.1 Hmotnost: 4,32 kg

2.2 Velikost: průměr 260mm zavřená výška 923mm

Počítač

Notebook, myš, adaptér, síťový kabel. (lze připojit k centrálnímu ovládacímu HDMI displeji)

Software a funkce systému Spectrum

4.1 Identifikace a umístění DRONE: Pomocí detekce rádiového spektra dokáže identifikovat a lokalizovat 8 modelů DRONE současně, automaticky vyskakovat okno s výsledkem detekce, identifikovat obrázek DRONE, zobrazit model DRONE, azimut, použít frekvenci, úroveň a vzdálenost , zmizení dronu automaticky vymaže a přeuspořádá výsledky detekce.

4.2 Rychlá identifikace a umístění: čas identifikace<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Seznam výsledků detekce: Seznam zobrazí dron a model, informace o čase, azimutu a vzdálenosti a lze jej exportovat jako zprávu.

4.4 Určování polohy jedné stanice: Pomocí detekce rádiového spektra lze přibližně změřit vzdálenost mezi dronem a operátorem pomocí složitých algoritmů za podmínek jedné stanice a jednoho místa.

4.5 Funkce zobrazení mapy: Zobrazte polohu dronu a operátora na 2D (3D) mapě a zobrazte údaje, jako je zeměpisná šířka, délka a vzdálenost. Funkce zobrazení mapy: Zobrazte polohu dronu a operátora na 2D (3D) mapě a zobrazte údaje, jako je zeměpisná šířka, délka a vzdálenost.

4.6 Detekční a obranný úhel lze nastavit: Podle zjištěné geografické situace, pokud je vzadu vysoká hora nebo-výšková budova a je třeba chránit pouze DRONE vpředu, rozsah úhlu ochranu lze libovolně nastavit, čímž lze efektivně eliminovat falešný úhel způsobený odrazem signálu.

4.7 Kalibrace vzdálenosti: Pro různá elektromagnetická prostředí se vyskytnou chyby v detekční vzdálenosti. Systém může poskytnout detekci kalibrace vzdálenosti, nechat dron letět 100 metrů na vzdálenost 500 metrů a systém automaticky zkalibruje vzdálenost detekce, aby byla detekce přesnější.

4.8 Detekční frekvenční pásmo lze nastavit: Podle aktuálního frekvenčního pásma používaného dronem lze detekční frekvenční pásmo zadávat a upravovat pro zefektivnění detekce a není nutné skenovat všechna frekvenční pásma pro detekci.

4.9 Detekce plného frekvenčního pásma: Frekvenční pásmo detekované systémovým zařízením je od 10MHz-6GHz a frekvenční pásmo pokrytí antény je 380MHz-6GHz. Udržuje dobrou plochost zisku v celém frekvenčním pásmu. Zisk antény je od 5dBi-8dBi, který se dokáže přizpůsobit více než 300 MHz. Detekce bezpilotních letadel ve všech běžných frekvenčních pásmech 6GHz, lze detekovat i frekvence pod 380MHz a detekční vzdálenost je snížena.

4.10 The remote control is the pilot positioning function: During the detection process, the system will identify and locate the remote control signal while detecting and locating all kinds of drones, which is the pilot positioning function. The actual measurement is large within the visible range. Xinjiang DRONE remote control detection and positioning distance is >800 metrů

4.11 Protiopatření inteligentního propojení: Podle frekvenčního pásma a azimutu detekovaného DRONE si můžete vybrat, který DRONE chcete počítat. Systém automaticky vybere frekvenční pásmo pro protiopatření a automaticky přenese signály v detekovaném azimutu. Protiopatření, účinnost protiopatření může být zvýšena 46krát a může se vyhnout všem frekvenčním pásmům a všem úhlům přenosu, což nepoškodí normální wifi a další komunikaci a náhodně poškodí letadla na seznamu povolených.

4.12 Záznam funkcí modelu: U nových modelů může systém zaznamenávat data funkcí přenosu obrazu a frekvenčního přeskakování, automaticky nahrávat a po záznamu automaticky vyskakovat menu a příště může automaticky identifikovat model. Speciální funkce záznamu se může přizpůsobit potřebám identifikace průmyslových-bezpilotních letadel.

4.13 Funkce hlasového upozornění: systém automaticky hlasově upozorní na informace o poplachu a klíčové operace.

4.14 Funkce automatického určování polohy zařízení: Systém má dvě funkce určování polohy GPS a Beidou a také vlastní polohu. Není třeba ručně upravovat azimut a polohu lze libovolně umístit.

4.15 Integrovaná detekce a protiopatření a antény: Systémové vybavení se liší od konvenčního detekčního a obranného zařízení, ale integruje detekci, protiopatření a celopásmové antény. Je kompaktní a snadno se používá, je stabilní a spolehlivý, snadno se používá a je vhodný pro rychlé nasazení.

4.16 Vlastnosti modelu Autonomní identifikace vzduchu: U modelu DRONE, který systém nemá, má systém funkci autonomního učení a identifikace a posuzování a zobrazuje se jako neznámý model. Pokud model znáte, lze jej automaticky uložit do systému a při příštím identifikování jako model lze detekovat a umístit i nelegálně sestavený bezpilotní letoun.

4.17 Identifikace a umístění průmyslových-dronů: Speciální návrh inteligentního spektrálního algoritmu předčí obecná detekční zařízení a dokáže identifikovat a lokalizovat průmyslové-drony, dokonce i sestavené drony, které jsou vhodnější pro prevenci a kontrola teroristických útoků.

4.18 Otevřít nový model Funkce nahrávání signálu DRONE: Pro neustále se vyvíjející a měnící se signály DRONE lze použít metodu nahrávání k průběžnému navyšování databázových dat, aby se zajistilo, že zařízení nezůstane po dlouhou dobu pozadu.

4.19 Funkce popisu trajektorie DRONE, dotaz na výsledek historické detekce, funkce aktualizace softwaru a dat atd.

4.20 Podpora funkce vzdáleného ovládání a ovládání VPN
