Ruční detektor dronů:
Kompletní průvodceDetekce přenosného dronu
Ruční detektor dronů je přenosné zařízení používané k detekci a analýze radiofrekvenčních signálů souvisejících s bezpilotními vzdušnými prostředky (UAV). Na rozdíl od pevných detekčních systémů dronů mohou ruční detektory dronů nosit bezpečnostní pracovníci a používat je pro mobilní detekci v různých oblastech.
Ruční radiofrekvenční detektory dronů dokážou identifikovat signály z některých spotřebitelských{0}}dronů, FPV dronů a průmyslových-dronů. Mohou také analyzovat signály z podezřelých neznámých dronů a získat informace, jako je poloha dronu, poloha pilota a vzdálené ID.

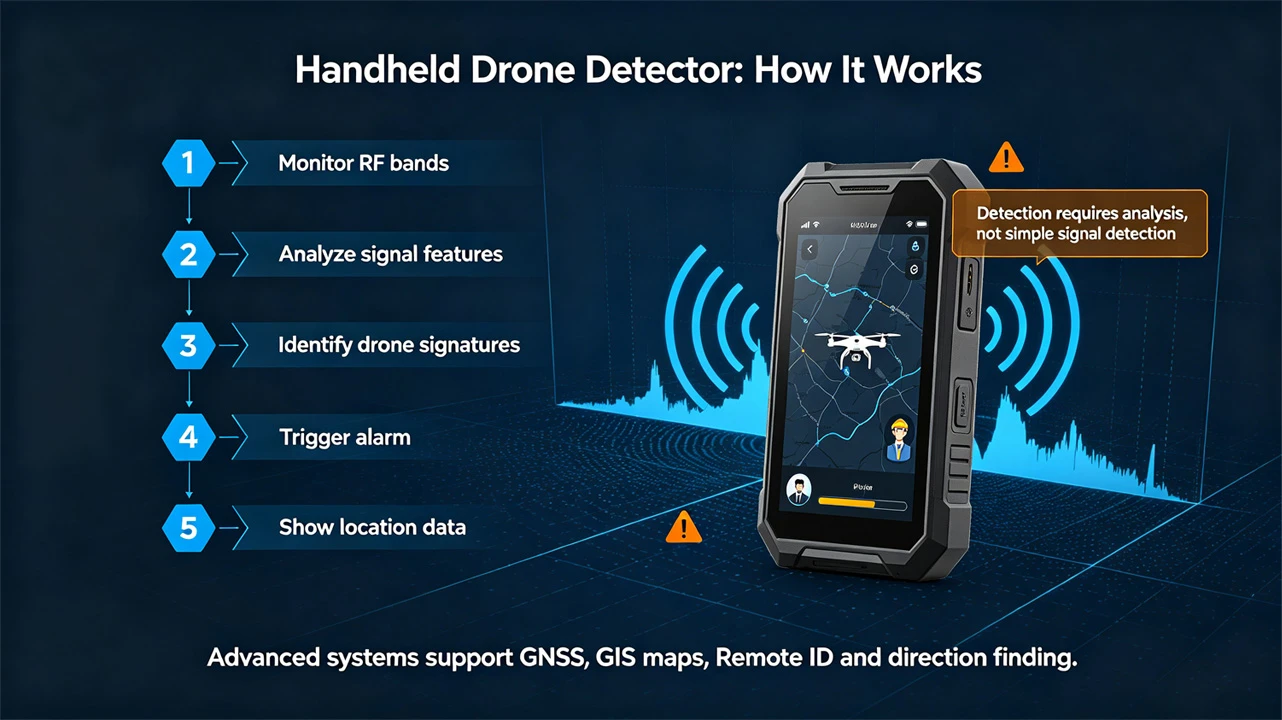

一,Jak fungují ruční detektory dronů?
Radiofrekvenční (RF) detektory dronů obvykle zahrnují následující kroky:
1. Monitorování RF signálu:Zařízení nepřetržitě monitoruje zvolené frekvenční pásmo a vyhledává četné bezdrátové signály, které mohou koexistovat v okolním prostředí, jako je Wi-Fi, Bluetooth, komunikační zařízení a průmyslová zařízení. Detekce dronu není jen „detekce RF signálu a předpoklad, že se jedná o dron“.
2. Analýza signálu:Jakmile zařízení detekuje relevantní signál, dále analyzuje frekvenční charakteristiky, vzory signálu a další funkce související s komunikační technologií konkrétního dronu.
3. Identifikace dronu:Zařízení porovnává výsledky analýzy se známými charakteristikami signálu dronu nebo identifikační databází. U podporovaných modelů dronů může systém dále určit jeho model nebo kategorii. Některé systémy také dokážou identifikovat signály související s běžnými FPV a průmyslovými -drony.
4. Alarmy:Když systém identifikuje relevantní signál dronu nebo detekuje podezřelý signál z dronu, vydá operátorovi poplach. Mezi způsoby alarmu patří upozornění na obrazovce, zvukové alarmy a vibrační alarmy.
5. Umístění a další informace:Pokročilé ruční systémy detekce dronů mohou také kombinovat radiofrekvenční analýzu s GNSS, GIS mapami, Remote ID a schopnostmi vyhledávat směr. Operátoři dostávají více než jen prosté upozornění „spozorován dronem“; dostávají množství informací o situaci na-stránce.
2,Jaké typy dronů mohouruční detektory dronůzjistit?
Skutečné detekční schopnosti závisí na frekvenčním pokrytí zařízení, technologii identifikace signálu, konfiguraci antény, prostředí a charakteristikách signálu cílového dronu. Moderní ruční detekční systémy dronů obvykle dokážou detekovat více typů dronů.
1, Spotřebitelské drony:Spotřebitelské drony jsou běžným typem UAV ve veřejném a komerčním prostředí. Detektory dronů s odpovídajícími schopnostmi RFID mohou identifikovat podporované signály spotřebitelských dronů a poskytovat operátorům relevantní informace o cíli.
2, Drony FPV (Flexible Printed Vehicle):Zařízení s odpovídajícími schopnostmi RF analýzy mohou monitorovat relevantní FPV signály a poskytovat bezpečnostnímu personálu další situační povědomí o aktivitě FPV dronů.
3, Průmyslové drony:Mezi průmyslové drony patří velké více{0}}rotorové drony, drony s užitečným zatížením a drony VTOL (Vertical Take-Off and Landing) nebo složené-drony. Ruční detektory, které pokrývají více typů dronů, mohou bezpečnostním týmům pomoci monitorovat více typů UAV, nejen spotřebitelské drony.
4, Neznámé nebo podezřelé signály dronu:Některé pokročilé systémy detekce dronů přidaly možnosti identifikace podezřelých signálů dronů. Tato funkce může analyzovat vysokofrekvenční aktivitu s komunikačními charakteristikami UAV a může operátorům vystavit podezřelý signál signálu UAV, i když konkrétní model nelze identifikovat. Neznámé RF signály nemusí nutně představovat UAV. Identifikace podezřelého signálu je vhodnější jako doplňková situační schopnost než k automatické klasifikaci všech neznámých signálů jako UAV.

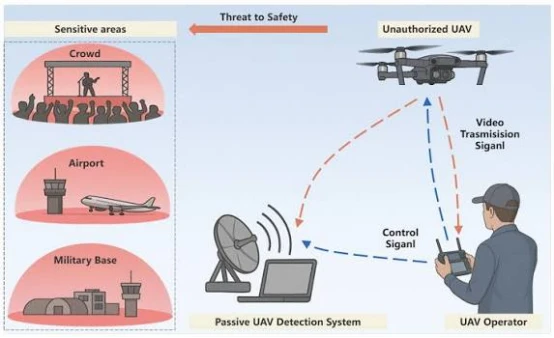

3,Co je detekce RF dronů?
RF detekce dronůdetekuje radiofrekvenční (RF) aktivitu spojenou s drony sledováním a analýzou radiofrekvenčních signálů.
Jednou z jeho klíčových vlastností je, že může využívat elektronické signály generované dronem k usnadnění detekce, než se spoléhat výhradně na vizuální pozorování.
To může být zvláště cenné v situacích, kdy:
• Drony je obtížné pozorovat pouhým okem;
• Operátoři jsou v určité vzdálenosti od dronu;
• Počasí nebo světelné podmínky zhoršují vizuální pozorování;
• Bezpečnostní týmy vyžadují mobilní detekční schopnosti;
•Velké nebo dočasné oblasti vyžadují monitorování dronem.
Radiofrekvenční (RF) detekce má také technická omezení. Ne všechny drony generují snadno identifikovatelné RF signály a složité okolní elektromagnetické prostředí může ovlivnit účinnost detekce. Proto by RF detekce měla být obecně považována za nepostradatelnou součást integrovaného systému detekce dronů.

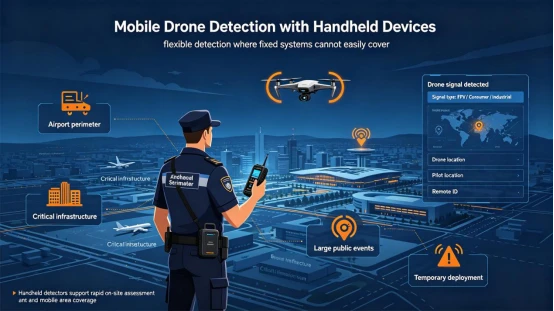

4,Proč si vybrat ruční dronový detektor?
Jednou z největších výhod ručních detektorů dronů je jejich mobilita.
Pevné detekční systémy mohou pokrýt specifické oblasti po delší dobu, ale ruční zařízení umožňují operátorům přenést detekční schopnosti tam, kde jsou potřeba.
Je vhodný pro:
1,Mobilní bezpečnostní hlídky:Pracovníci ostrahy mohou nosit detektor s sebou během obchůzek.
2,Dočasné události: Velké události mohou vyžadovat dočasné sledování dronem tam, kde není vhodná trvalá detekční infrastruktura.
3,Klíčové oblasti:Bezpečnostní týmy mohou používat přenosná zařízení pro detekci dronů v citlivých zařízeních, průmyslových areálech a zakázaných oblastech.
4,Rychlé nasazení:Ruční zařízení lze rychle nasadit, když je detekována potenciální aktivita dronu.
5,Integrace s jinými detekčními systémy:Ruční RF detekční zařízení lze také použít ve spojení s pevným radarem, kamerami, akustickým detekčním zařízením nebo jinýmDetekce UAVtechnologií.
5,Jak vybrat ruční dronový detektor?
Při výběru ručního dronového detektoru byste se neměli soustředit pouze na jeden parametr.
1. Frekvenční pokrytí
Frekvenční pokrytí je jedním z nejdůležitějších indikátorů pro RF detektory dronů. Širší frekvenční rozsah umožňuje zařízení monitorovat více typů RF aktivity.
Například AAT-H3L-D podporuje RF detekci od 70 MHz do 6000 MHz a poskytuje ve výchozím nastavení 12 volitelných klíčových frekvenčních pásem. Navíc lze podle potřeb projektu konfigurovat další frekvenční pásma.
2. Detekční vzdálenost
Detekční vzdálenost je ovlivněna několika faktory, včetně:
•Elektromagnetické prostředí;
•Cílový vysílací výkon;
• Konfigurace antény;
•Budovy a překážky;
• Okolní RF rušení.
Nominální detekční vzdálenost AAT-H3L-D je 1,5–2 km, ale skutečný výkon se bude lišit v závislosti na prostředí a cílovém vysílacím výkonu. Jmenovitá vzdálenost produktu by měla být chápána jako odkaz na technickou specifikaci, nikoli pouze jako vzdálenost, kterou lze dosáhnout ve všech prostředích.
3. Schopnost identifikace dronu
Pouhá detekce RF signálů není vždy dostatečná. Dobrýdetekční systém dronůby měl také pomoci operátorům určit, zda signál souvisí s UAV, a tam, kde je podporován, dále identifikovat model nebo typ dronu.
4. Vzdálené ID
Pro kompatibilní vysílání dronů může Remote ID poskytnout další informace. Zařízení podporující rozlišení Remote ID mohou získat:
•Umístění dronu;
•Umístění pilota;
• Sériové číslo dronu;
•Další dostupné informace o vysílání.
5. Hledání směru
Pokud scénář aplikace vyžaduje další určení směru původu signálu, lze vybrat zařízení s funkcí vyhledávání směru. AAT-H3L-D podporuje volitelnou směrovou anténu s přesností zaměřování přibližně 15 stupňů. To operátorům pomáhá určit přibližný směr detekovaného RF signálu na-místě.
6. Životnost baterie a přenositelnost
Pro mobilní bezpečnostní aplikace jsou rozhodující váha zařízení, velikost, výdrž baterie a způsoby nošení.
AAT-H3L-D váží méně než 900 g a měří přibližně 225 × 78 × 43 mm (bez antény) s výdrží baterie větší nebo rovnou 6 hodinám. Obsahuje také rychlou-uvolňovací sponu pro použití s taktickým vybavením MOLLE.
7. Venkovní ochrana:Elektronická zařízení používaná venku mohou být ovlivněna prachem, vlhkostí a výkyvy teplot.
AAT-H3L-D má krytí IP55 a rozsah provozních teplot -20 stupňů až 50 stupňů.

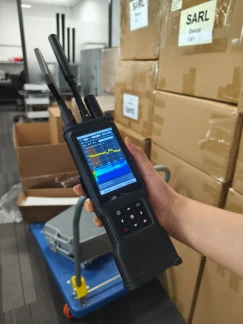

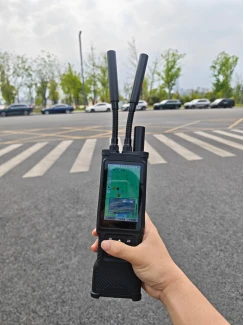

7,Ruční lokátor RF dronů AAT-H3L-D
AAT-H3L-D je aruční RF dronLokátor určený pro RF detekci a analýzu signálu přenosných dronů.
Zařízení využívá pasivní metodu RF monitorování, během detekce aktivně nevyzařuje RF signály, takže je vhodné pro scénáře RF monitorování vyžadující nízkou pozorovatelnost.
AAT-H3L-D podporuje frekvenční rozsah 70–6000 MHz a ve výchozím nastavení poskytuje 12 volitelných klíčových frekvenčních pásem. Zařízení dokáže identifikovat různé signály dronů, včetně podporovaných spotřebitelských dronů, FPV dronů a typických průmyslových dronů.
U podporovaných mainstreamových modelů může systém dále analyzovat informace, jako je model dronu, sériové číslo, umístění dronu a umístění pilota, a zároveň podporuje analýzu zpráv Remote ID.
Zařízení je vybaveno 4palcovým barevným LCD displejem a integruje určování polohy GNSS, interakci s mapou GIS, detekci spektra, vibrační a zvukové alarmy a podporuje volitelné směrové antény.
8,GNSS mapování a spektrální analýza
Praktická hodnota přenosných detekčních zařízení může být dále zvýšena, když jsou detekční informace UAV kombinovány s geografickou polohou a informacemi o elektromagnetickém prostředí.
AAT-H3L-D integruje funkce určování polohy GNSS a interakce s mapou GIS, což umožňuje-zobrazení polohy zařízení a mapových operací na obrazovce v reálném čase.
1,Mezi hlavní funkce mapy patří:
•určování polohy GNSS v reálném čase-;
•Zvětšení mapy;
•Satelitní mapa;
• Standardní mapa;
•Manuální polohování (nastavení zeměpisné šířky a délky);
• Režim detekce a režim dekódování
• DOA přístup k rozhraní pro vyhledávání směru
• Offline import mapových dat.

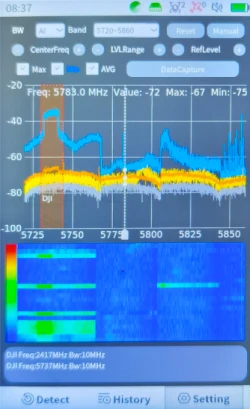

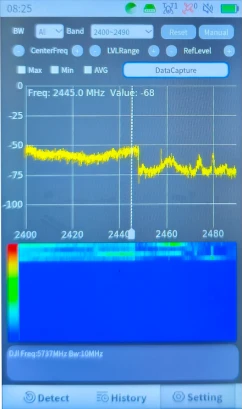

Zařízení také podporuje zobrazení frekvenčních map v-spektru a čase{1}}v reálném čase.
2,Mezi funkce spektra patří:
•Přiblížení a oddálení;
•Udržení maximální hodnoty;
• Zachování minimální hodnoty;
•Čas-frekvenční analýza.
AAT-H3L-D lze použít nejen jako přenosný UAV detektor, ale také pro základní ruční monitorování prostředí elektromagnetického spektra.
9,Aplikační scénáře ručních UAV detektorů
Přenosné detekční systémy UAVlze použít na různé bezpečnostní scénáře.
1,Zabezpečení velkých-událostí
Bezpečnostní týmy mohou používat ruční detekční zařízení UAV na venkovních akcích, stadionech, veřejných shromážděních a dočasně omezených místech.
2,Hlídky Veřejné bezpečnosti
Mobilní bezpečnostní pracovníci mohou nosit zařízení během hlídek za účelem monitorování potenciální aktivity UAV, aniž by se zcela spoléhali na pevnou detekční infrastrukturu.
3,Ochrana klíčových oblastí
Citlivá zařízení a důležité oblasti mohou používat přenosnou detekci UAV jako další technický prostředek pro informování o situaci v malých{0}}nadmořských výškách.
4,Aplikace Counter-UAS
Ruční RF detektory mohou sloužit jako detekční a identifikační komponenty v úplnějším Counter-systému UAS.
Je důležité si uvědomit, že detekce a rušení jsou různé funkce. Primární odpovědností detektoru dronů je detekovat, analyzovat a identifikovat potenciální aktivitu dronu; to však neznamená, že samotné zařízení má schopnost rušení nebo jiné protiopatření.
十,Závěr: Jak vybrat správný ruční detektor dronů?
Ruční detektory dronů poskytují bezpečnostním týmům flexibilní, přenosné a rychle nasaditelné schopnosti detekce dronů.
Při výběru zařízení byste se neměli soustředit pouze na dosah detekce. Frekvenční pokrytí, možnosti analýzy signálu, identifikace dronu, vzdálené ID, identifikace neznámého signálu, vyhledání směru, mapování GNSS, životnost baterie, úroveň ochrany a možnosti systémové integrace – to vše významně ovlivňuje hodnotu zařízení v praktických aplikacích.
V případě jakýchkoli dotazů nás prosím kontaktujte: info@alasartech-security.com
