Přehled
Areál věznice má celkovou plochu 92,000 metrů čtverečních, s délkou 460 metrů od východu na západ a šířkou 200 metrů od severu k jihu. Za východním plotem je kopec. Na vrcholu kopce jsou základnové stanice GSM 900 MHz, GSM 900 MHz, CDMA 800 MHz, 3G, 4G a základnová stanice je přímá od plotu. Vzdálenost je asi 500 metrů a další základnové stanice jsou od věznice poměrně daleko a signál je slabý. Pokryté komunikační signály jsou GSM 900 MHz, GSM 900 MHz, CDMA 800 MHz, 3G, 4G.5G
celkový design
1. způsob stínění rušičky vězeňského signálu
1) Vysoce výkonný vodotěsný IP dálkový ovladač 5g rušička mobilních telefonů AAT-HPJ8-5G jednopásmový hostitel se používá s odpovídající směrovou anténou a všesměrová anténa se používá hlavně pro pokrytí velkoplošným stíněním;
2) K doplnění a posílení některých vadných míst úniku stínění ve výše uvedeném vysokovýkonném stínění použijte nízkovýkonové vícefrekvenční zařízení pro rušení mobilního signálu s nastavitelným výkonem AAT-JPA-8H-10W. .
2. Princip výběru antény
1) Pro snížení dopadu na nestíněný interiér, zejména v okrajové oblasti věznice, se obecně používá směrová anténa;
2) V ostatních prostorách věznice se obecně používají všesměrové antény k rozšíření stínící oblasti;
3) Podle různého rozsahu stínění, úhlu, výšky, délky a šířky atd., výšky vztyčení antény a dalších faktorů rozumně volte vertikální a horizontální vyzařovací diagram a technické parametry, jako je zisk a sklon antény.
3. Výběr polohy vztyčení antény
1) Zvažte, že směr vyzařování stíněné antény v efektivním dosahu je co nejvíce konzistentní se směrem vyzařování základnové stanice;
2) Plně využijte překážky terénu a budov na místě ke správnému výběru parametrů vzoru antény a snížení rušení vnějšího světa.
4. rušička telefonního signálu Ladění výstupního napájení
Sílu stínění přiměřeně upravte podle skutečné síly signálu a kvality scény, abyste zajistili efekt stínění a snažte se jej co nejvíce vyrovnat na základě určité redundance.
5. Konfigurace výstupního frekvenčního pásma a spektra
Podle aktuálního frekvenčního pásma a frekvenčního bodu lokality je přijata kombinace úzkopásmového a širokopásmového. Hlavními body jsou silné signály z nejbližší základnové stanice, které jsou odstíněny amplitudou úzkopásmového připojení. Maska s velkou šířkou pásma amplitudy.
6. Vězeňská rušička flexibilní kombinace systémových modulů
1) Vnitřek hostitele se skládá z různých modulů: v modelu stejného modelu lze flexibilně vybrat moduly různých frekvenčních pásem;
2) Hostitel a anténa jsou propojeny 50 ohmovým kabelem, anténu lze postavit v nejlepší poloze a není omezena polohou hostitele;
3) Hostitel může použít dělič výkonu pro distribuci více antén podle skutečných potřeb, čímž šetří energii hostitele a rozšiřuje rozsah stínění;
4) Anténa může také použít slučovač pro kombinování různých výstupních signálů více hostitelů na jedné anténě pro vyzařování, což snižuje počet antén a šetří náklady.

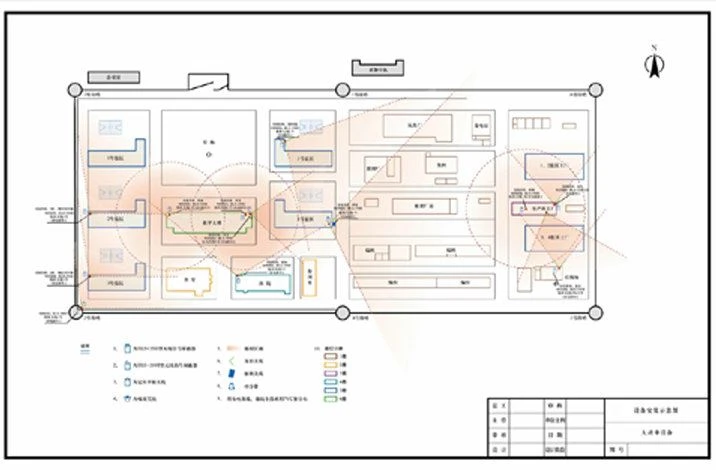

Schematický diagram instalace vysokovýkonného rušicího zařízení

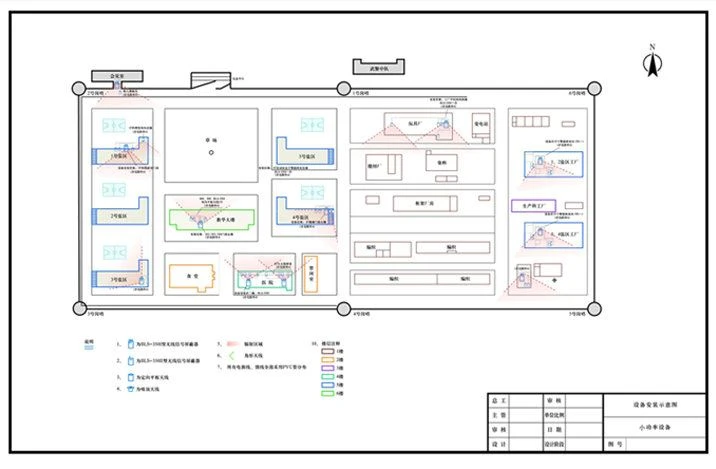

Schematické schéma instalace zařízení rušičky menšího výkonu
