Indikátory elektrického výkonu:
|
Index |
Parametr |
|
Pracovní frekvence |
5150-5350MHz |
|
Výstup CW nasycená energie |
Větší nebo rovna 30 W (45 dBm) ± 1dBM |
|
V - pásmový zisk |
Méně nebo rovné 1,5 dB |
|
Pracovní proud |
Méně nebo rovné 1,7a |
|
Výstup VSWR |
Méně nebo rovné 2,6 |
|
Potlačení nepořádku |
Větší nebo rovna 65dBC |
|
Harmonické potlačení |
Větší nebo rovna -8dBC |
|
RF výstupní rozhraní |
Sam - f |
|
Rozhraní napájení 28V |
Feed - prostřednictvím kondenzátoru s uzemňovací deskou/ červenou - černé dráty |
|
Napájení VCC |
DC: 27-30V |
|
Max napětí VCC |
+30V |
|
Dimenze bez konektoru |
127,5 × 59,5 × 18 mm |
|
Okolní teplota |
-20oC~+55oC |
|
Metoda instalace |
Pro testování výkonového zesilovače je třeba nainstalovat radiátor |

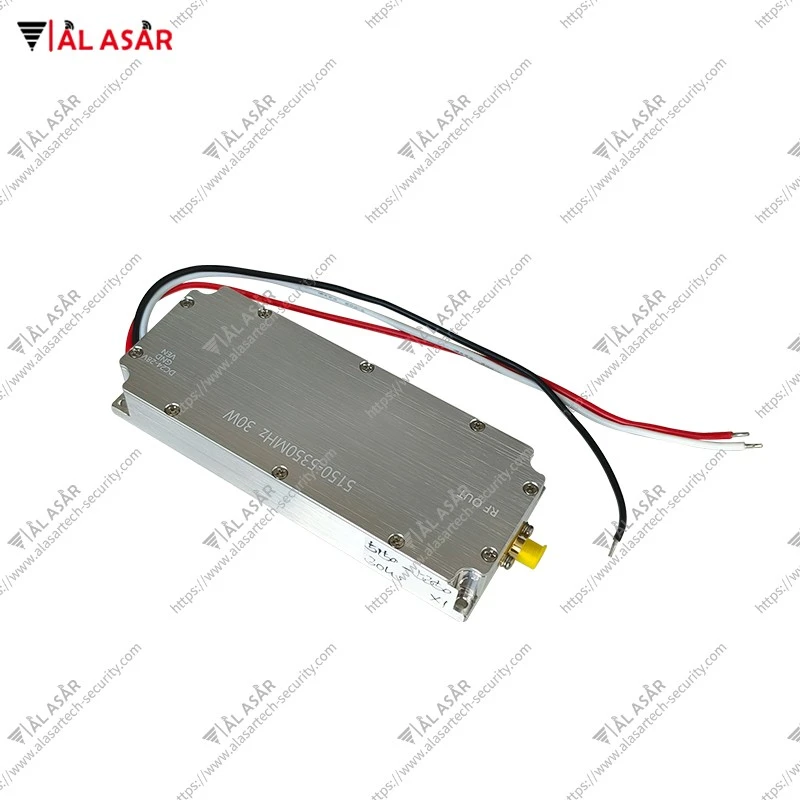

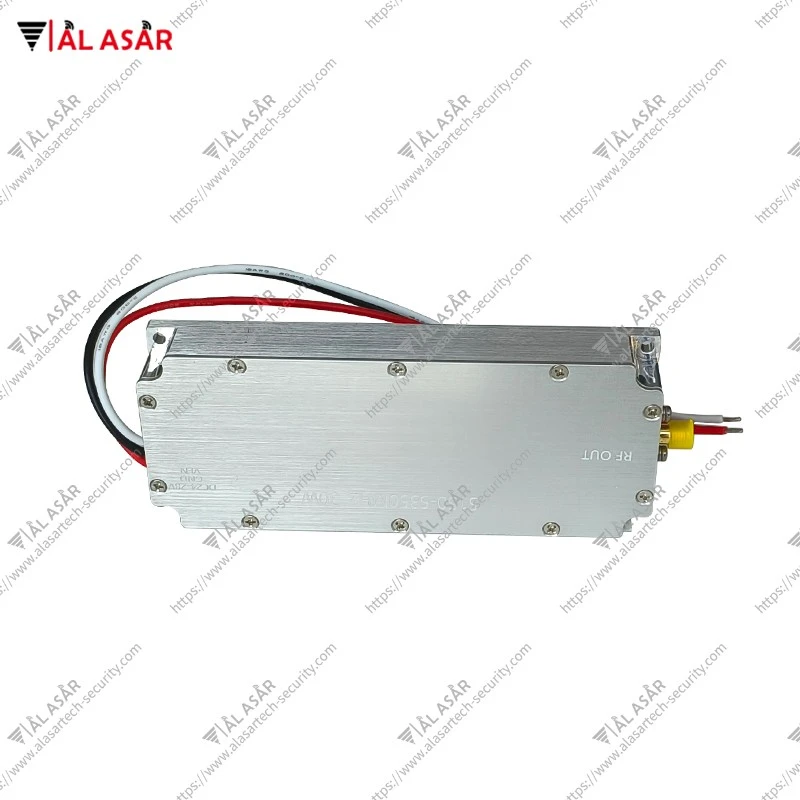

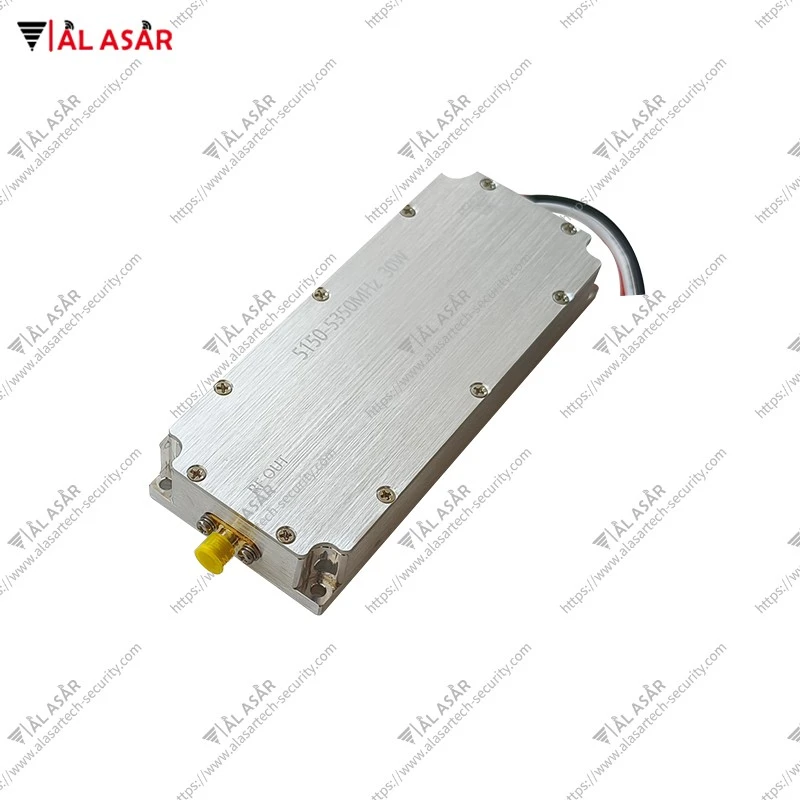

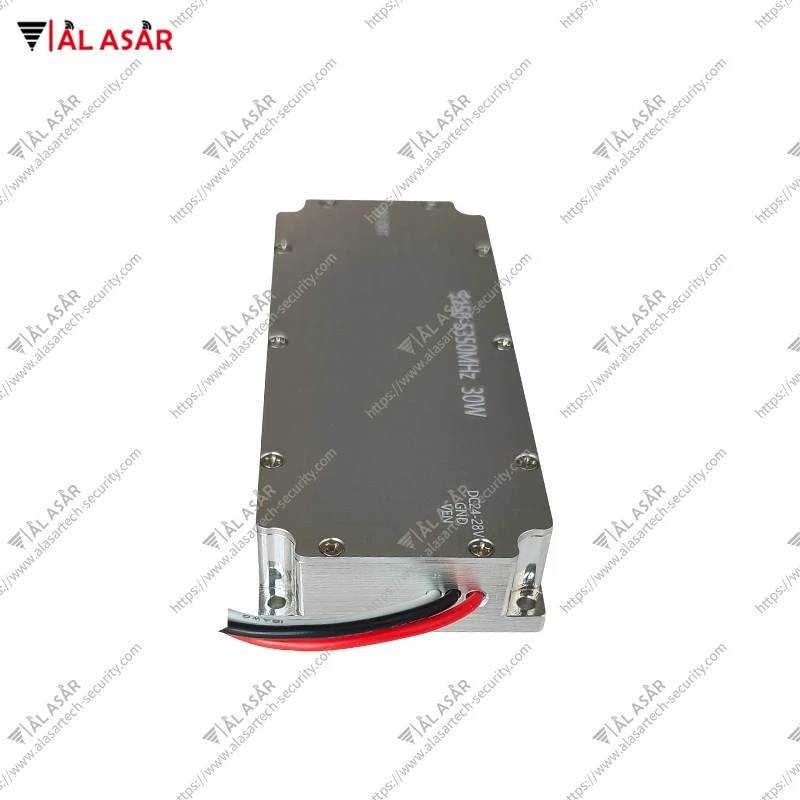

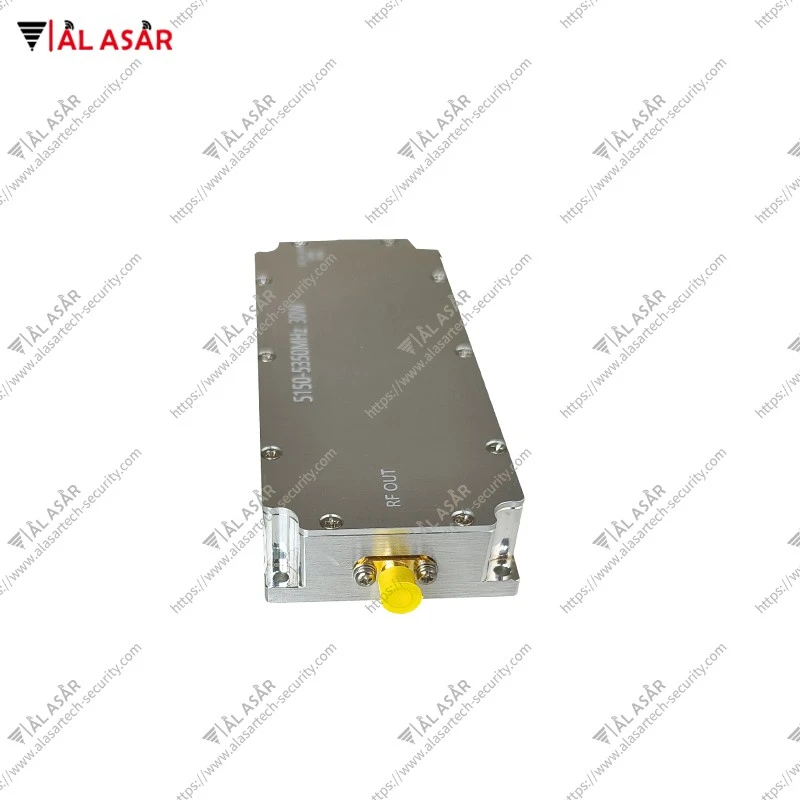

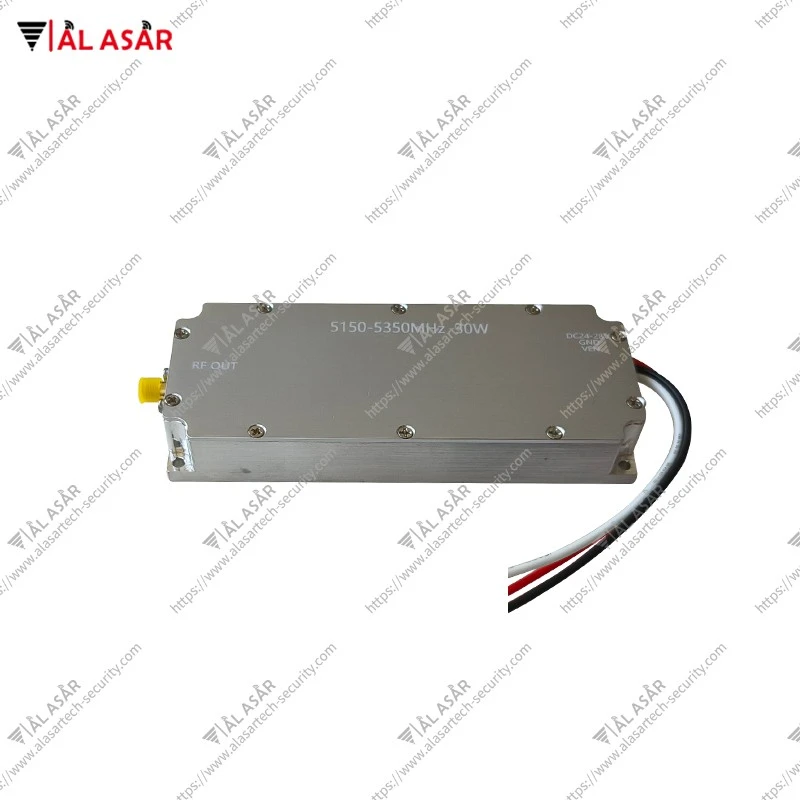

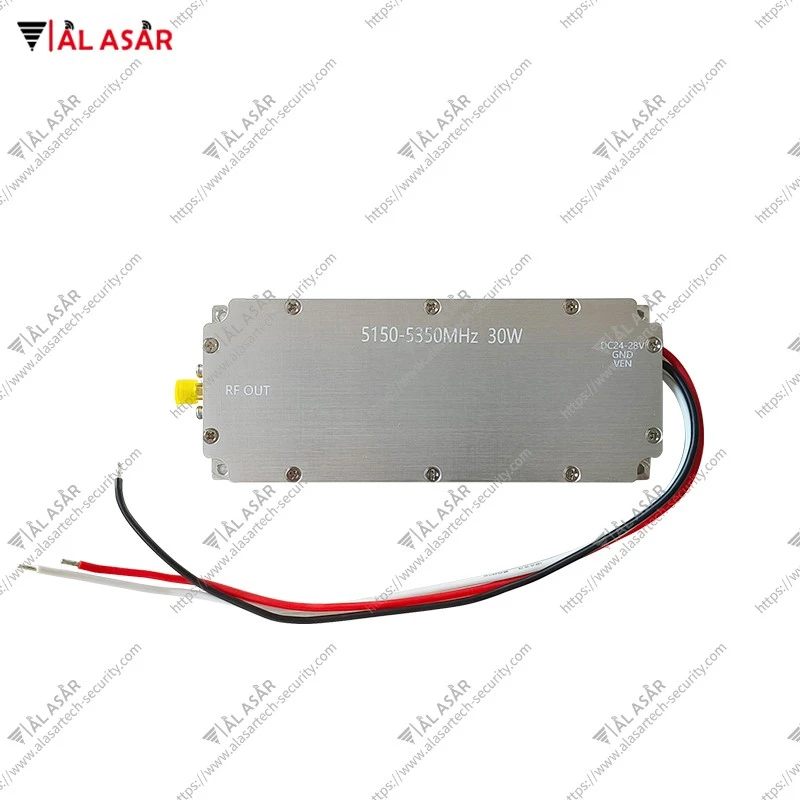

Struktura vzhledu jako následující:
