Signal Power zesilovač

Index

Parametr

Pracovní frekvence

1560-1630 MHz

Výstup CW nasycená energie

﹥ 50 W (47 dBm) ± 0,5 dBm

V pásmu zisku

Méně nebo rovné 1,5 dB

Pracovní proud

Méně nebo rovné 5a ± 0,2

Výstup VSWR

Méně nebo rovné 2,6

Potlačení nepořádku

Větší nebo rovna 65dBC

Harmonické potlačení

Větší nebo rovna -8 dbc

RF výstupní rozhraní

Sam-F

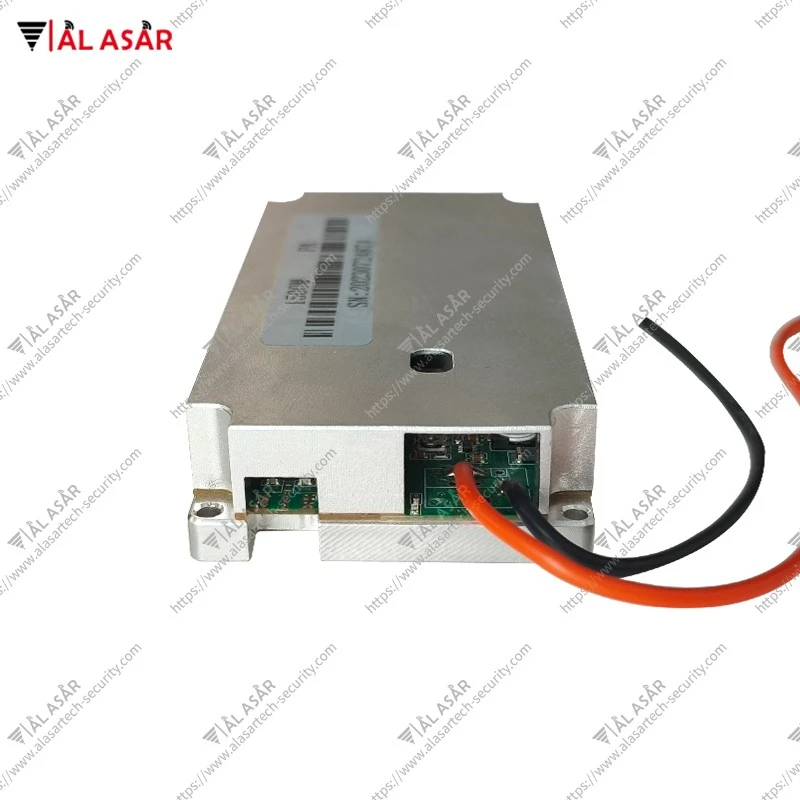

Rozhraní napájení 28V

Průměrný kondenzátor s uzemňovací deskou/ červeno-černou dráty

Napájení VCC

DC: 27-30 v

Max napětí VCC

+30V

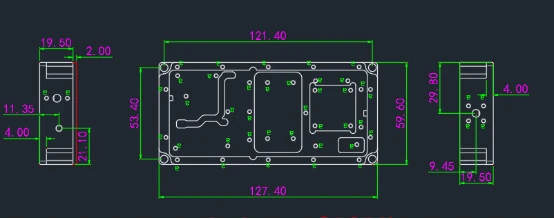

Dimenze bez konektoru

127,4 × 59,6 × 21,5 mm

Opravené rozměry instalace

121,4 × 53,4 mm

Okolní teplota

-20^oC~+55^oC

Metoda instalace

Pro testování výkonového zesilovače je třeba nainstalovat radiátor
